产品详情
首页 > 产品中心 > 膜片式电磁阀

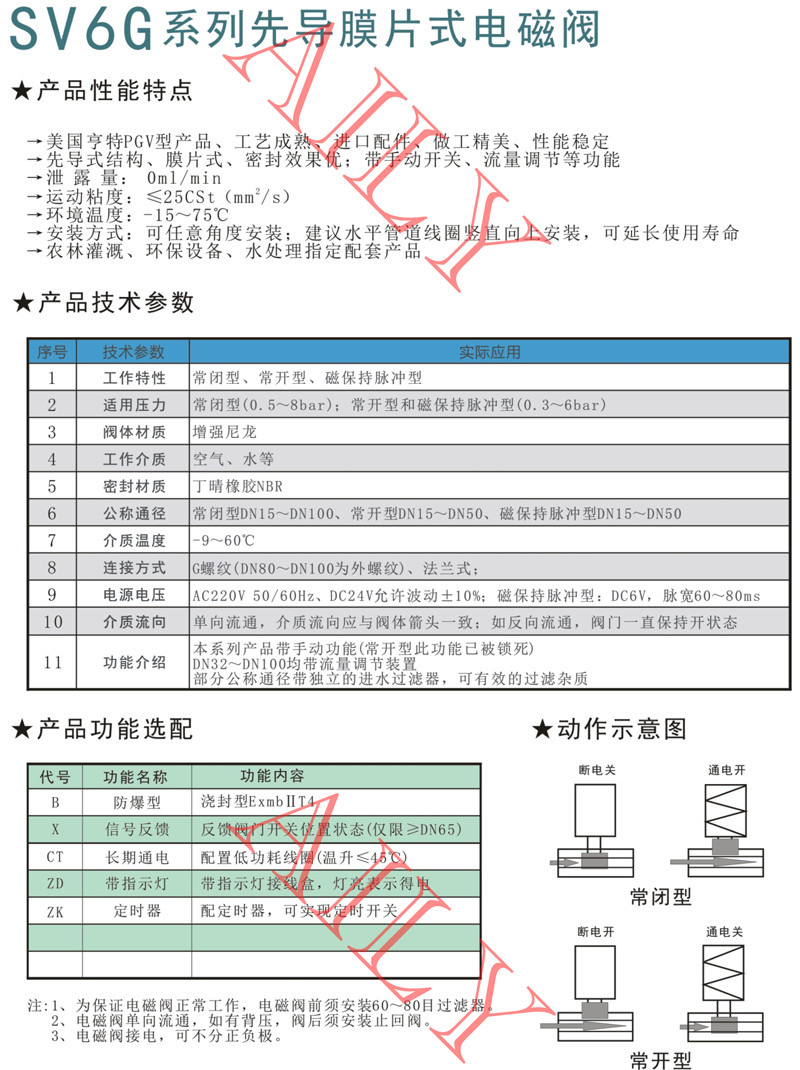

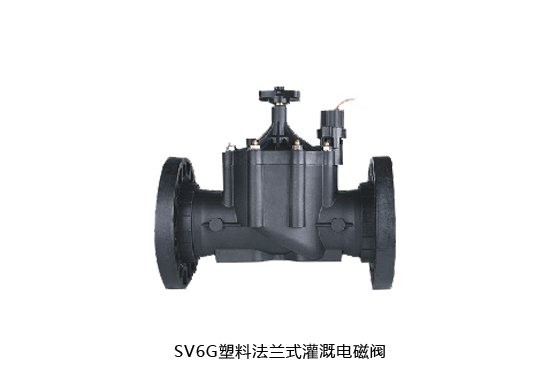

SV6G先导膜片式电磁阀

产品性能特点 :
1、美国亨特PGV型产品、工艺成熟、进口配件、做工精美、性能稳定
2、先导式结构、膜片式、密封效果优;带手动开关、流量调节等功能
3、泄 露 量: 0ml/min
4、运动粘度:≤25CSt(mm /s)
5、环境温度:-15~75℃
6、安装方式:可任意角度安装;建议水平管道线圈竖直向上安装,可延长使用寿命农林灌溉、环保设备、水处理指定配套产品

产品技术参数:

序号
技术参数实际应用
1
工作特性常闭型、常开型、磁保持脉冲型
2
适用压力常闭型(0.5~8bar);常开型和磁保持脉冲型(0.3~6bar)
3
阀体材质增强尼龙
4
工作介质空气、水等
5
密封材质丁晴橡胶NBR
6
公称通径常闭型DN15~DN100、常开型DN15~DN50、磁保持脉冲型DN15~DN
7
介质温度-9~60℃
8
连接方式G螺纹(DN80~DN100为外螺纹)、法兰式;
9
电源电压AC220V 50/60Hz、DC24V允许波动±10%;磁保持脉冲型:DC6V,脉宽6 0~80ms
10
介质流向单向流通,介质流向应与阀体箭头一致;如反向流通,阀门一直保持开状态
11
功能介绍本系列产品带手动功能(常开型此功能已被锁死)
DN32~DN100均带流量调节装置
部分公称通径带独立的进水过滤器,可有效的过滤杂质

















产品功能选配:

代号功能名称
功能内容
B
防爆型浇封型ExmbⅡT 4
X
信号反馈反馈阀门开关位置状态(仅限≥DN6
CT
长期通电配置低温升(≤4 5℃)、低功耗
ZD
带指示灯带指示灯接线盒,灯亮表示
ZK
定时器配定时器,可实现定时







注:
1、为保证电磁阀正常工作,电磁阀前须安装6 0~8 0目过滤器。
2、电磁阀单向流通,如有背压,阀后须安装止回阀。
3、
电磁阀接电,可不分正负极。


动作示意图:

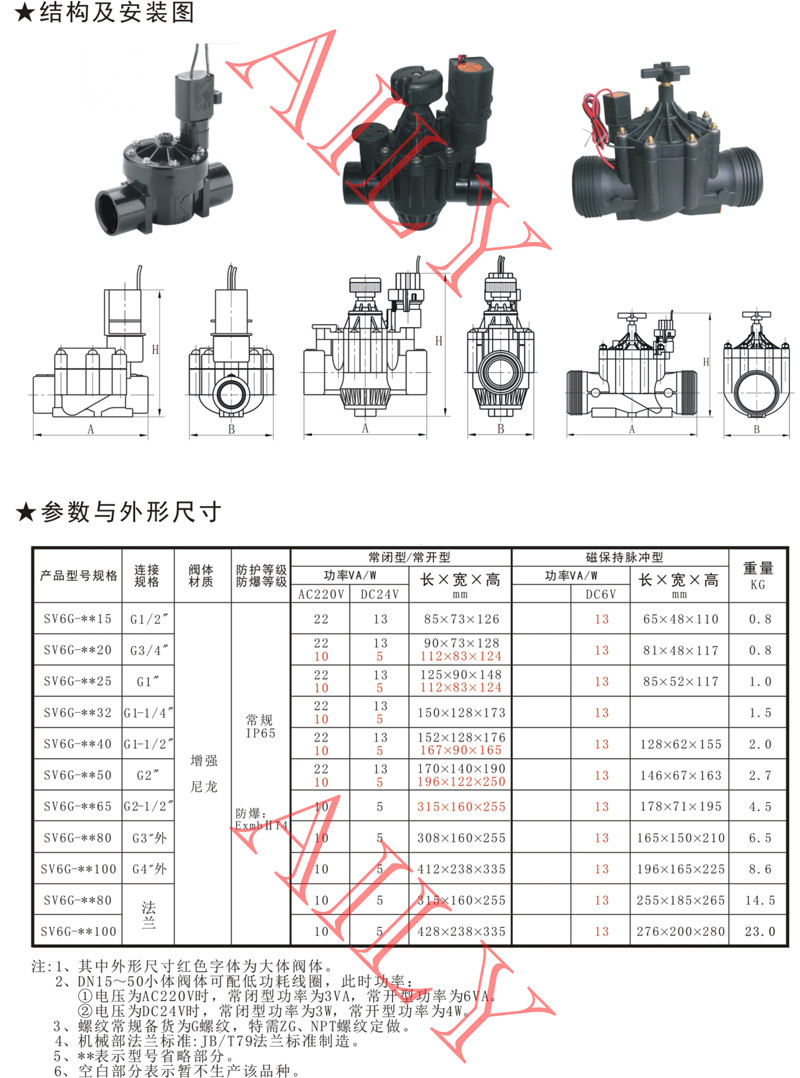

结构及安装图:



参数与外形尺寸:


注:
 1、其中外形尺寸红色字体为大体阀体。
 2、DN15~50小体阀体可配低功耗线圈,此时功率:
 ①电压为AC220V时,常闭型功率为3VA,常开型功率为6VA。
 ②电压为DC24V时,常闭型功率为3 W,常开型功率为4 W。
 3、螺纹常规备货为G螺纹,特需Z G、NPT螺纹定做。
 4、机械部法兰标准:JB/T79法兰标准制造。
 5、* *表示型号省略部分。
 6、空白部分表示暂不生产该品种。
